Krbová vložka Romotop HEAT W 4G 70.50.04

Kód: 20099
Neohodnoceno Podrobnosti hodnocení
68 951,85 Kč –12 %
Krbová vložka Romotop HEAT W 4G 70.50.04
68 951,85 Kč –12 % 60 678 Kč Měrná cena:
Na objednávku (do 4 týdnů)

Krbová vložka Romotop HEAT W 4G 70.50.04 15,6 kW – výměník 61 l, 11,4 kW do vody, Igniton šedý

Teplovodní krbová vložka pro rodinné domy s radiátory, kde má krb hřát i do otopné vody. Hlavní výhodou je výměník 61 l — z celkových 15,6 kW pošle 11,4 kW do radiátorů.

Topeniště s výklopným litinovým roštem vykládá Igniton v šedém provedení (žáruvzdorná vyzdívka) a pojme polena 250–400 mm. Zapojení na otopnou soustavu navrhne topenář a provede odborná firma podle návodu.

  • ✅ Výkon 15,6 kW celkem – 11,4 kW do vody
  • ✅ Výměník 61 l – provozní tlak max. 2,0 bar
  • ✅ Účinnost 86 %, třída A+ – sezónní 76 %
  • ✅ Výhřevnost 165–412 m³ – podle zateplení domu
  • ✅ Topeniště 373 × 608 × 326 mm – výška × šířka × hloubka
  • ✅ Rozměry 1224 × 800 × 540 mm – hmotnost 239 kg
  • ✅ Kouřové hrdlo Ø 180 mm – provozní tah komína 12 Pa

Tip: K napojení komína se hodí kouřovody 180 mm, potřebný výkon si ověříte v kalkulačce výkonu. Odbornou montáž umíme zajistit. Zavolejte na 601 282 179.

Návod k instalaci – PDF

Detailní informace

Detailní popis produktu

Krbová vložka Romotop HEAT W 4G 70.50.04
Krbová vložka · hrdlo Ø 180 mm · účinnost 86 %

Krbová vložka Romotop HEAT W 4G 70.50.04 — oheň v obýváku, teplo i do radiátorů

Výkon 15,6 kW, výhřevnost 165–412 m³ podle zateplení domu. Pro krb v obývacím pokoji – obestavbu postaví kamnář podle návodu.

Další modely najdete v kategorii krbové vložky Romotop HEAT. Celou nabídku výrobce máme na stránce značky Romotop. Jaký výkon váš dům potřebuje, si ověříte v kalkulačce výkonu. Přehled všech vložek je v kategorii Krbové vložky.

Krbová vložka s teplovodním výměníkem o objemu 61 l, která část tepla posílá do radiátorů. Jmenovitý výkon je 15,6 kW celkem, z toho 11,4 kW do vody, hrdlo kouřovodu Ø 180 mm.

Schéma obestavby krbové vložky – izolace a odstupy – Krbová vložka Romotop HEAT W 4G 70.50.04
Topeniště je vyložené materiálem IGNITON (žáruvzdorný materiál) v šedém provedení.
Vložka měří 1224 × 800 × 540 mm (V × Š × H).
A+, EEI 115 (štítek EU) — energetická třída
Vytápěcí schopnost 412 m³ — podle výrobce, velmi dobře zateplený dům
Účinnost 86 % — sezónní 76 %

S kouřovodem a obestavbou poradíme na 601 282 179.

Video výrobce: Jak správně zatopit v krbové vložce ROMOTOP s otevíráním dvířek do strany

Video: Romotop · otevřít na YouTube

Video

Jak správně zatopit – dvířka do strany

Ve videu uvidíte, jak správně zatopit ve vložce s dvířky otevíranými do strany. Stejná dvířka má i tahle vložka.

Topte suchým dřevem do 20 % vlhkosti, polena dlouhá 250–400 mm. Komín potřebuje provozní tah 12 Pa, nejvýš 20 Pa, třídu T400 a vlastní průduch (ne společný komín).

Před prvním zatopením nechte spalinovou cestu zkontrolovat revizním technikem.

Otočit ve 3D
3D model vložky HEAT W 4G 70.50.04

Vložka ze všech stran ve 3D

Na modelu uvidíte, kde je kouřové hrdlo Ø 180 mm a kudy vede přívod vzduchu zvenku Ø 150 mm (potrubí nejvýš 6 000 mm).

Topeniště měří 373 × 608 × 326 mm (V × Š × H). Vložka měří 1224 × 800 × 540 mm (V × Š × H) a váží 239 kg – počítejte s tím u podstavce pod obestavbu. Teplovodní výměník má objem 61 l, max. 2,0 bar.

Na co si dát pozor při obestavbě: odstupy od hořlavých hmot jsou vzadu 0 mm, za izolací, z boku 350, před sklem 1 300 mm. Rozhodující jsou vždy rozměry z technického listu, který najdete u parametrů.

Technické parametry — přehled na jednom místě

Typkrbová vložka s teplovodním výměníkem
Výkon15,6 kW, do vody 11,4 kW
Výměník61 l, max. 2,0 bar
Účinnost86 %
Sezónní účinnost76 %
Palivo a spotřebadřevo do 20 % vlhkosti, polena 250-400 mm
Kouřové hrdloØ 180 mm
Komíntah 12 Pa, max. 20 Pa, T400, společný komín ne
Přívod vzduchu zvenkuØ 150 mm, potrubí max. 6 000 mm
Rozměry a hmotnost (V × Š × H)1224 × 800 × 540 mm, 239 kg
Topeniště (V × Š × H)373 × 608 × 326 mm, IGNITON, šedý
NormyEN 16510-1:2022, EN 16510-2-2:2022, splňuje
Odstupy od hořlavých hmotvzadu 0 mm, za izolací, z boku 350, před sklem 1 300 mm
Návod a technický listnávod k instalaci (PDF), technický list (PDF)
Energetická třídaA+, EEI 115 (štítek EU)
ZárukaVady můžete uplatnit do 24 měsíců od převzetí, při nákupu na IČ platí záruka 1 rok (podrobnosti v obchodních podmínkách).

Doplňující údaje: typ – dvířka otevíraná do strany; výkon – výhřevnost 165–412 m³ podle izolace; palivo a spotřeba – spotřeba 4,21 kg/h; model – Romotop HEAT W 4G 70.50.04, kód HW4Z.

Vysvětlivky: tah komína = podtlak, kterým komín odvádí spaliny; T400 = komín odolný spalinám do 400 °C; Ecodesign = požadavky EU na účinnost a emise lokálních topidel (platí od 1. 1. 2022).

Zdroj: technický list Romotop, energetická třída podle databáze EPREL

Krbová vložka Romotop HEAT W 4G 70.50.04 — dvířka a sklo

Dvířka a sklo — otevřete je jako u kamen

Dvířka se otevírají do strany, rám je z tuhého válcovaného profilu.

Spalovací komora — 373 × 608 × 326 mm (V × Š × H), vejdou se polena 250-400 mm.
Dávka dřeva — 6,1 kg na jedno přiložení.
Výklopný litinový rošt — pod ním je popelník, popel vynesete bez lopatky.
Kam se hodí — do domu s radiátory, kde má krb přitápět i do vody; vložka je široká 800 mm.
Rozměrový výkres – Krbová vložka Romotop HEAT W 4G 70.50.04

Jak vložka hoří — čisté sklo a méně kouře

Vzduch proudí do ohně několika cestami a všechno nastavíte jediným ovládacím prvkem.

  • Primární vzduch — pomáhá dřevo rozhořet.
  • Sekundární vzduch — proudí podél skla, aby zůstalo čistší.
  • DOUBLE SPIN — vedení spalin, které je déle zdrží v ohni, aby dohořely.
  • CPV — vzduch lze přivést zvenku potrubím Ø 150 mm dlouhým až 6 000 mm.
  • Tah komína — provozní 12 Pa, maximálně 20 Pa — podle toho kominík posoudí, jestli váš komín vyhoví.

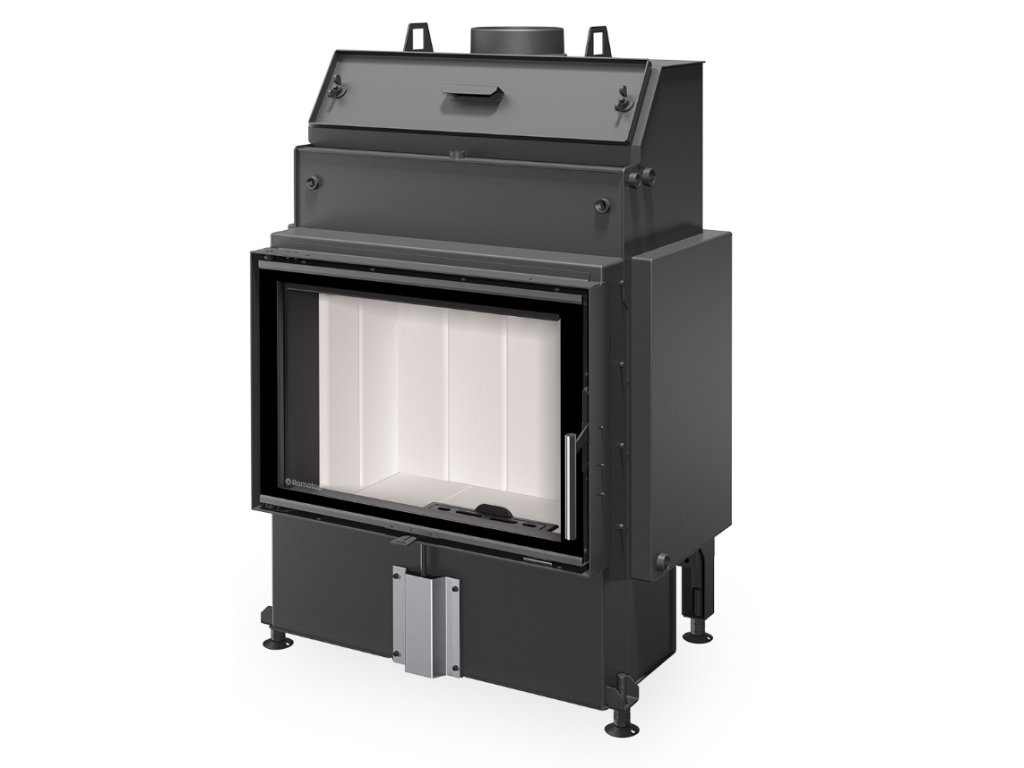

Krbová vložka Romotop HEAT W 4G 70.50.04 — pohled na vložku

Vytápěcí schopnost — podle zateplení domu

Vytápěcí schopnost podle výrobce: 412 m³ (velmi dobře zateplený dům), 258 m³ (středně zateplený), 165 m³ (velmi špatně zateplený).

Účinnost je 86 %, sezónní 76 %, průměrná spotřeba 4,21 kg dřeva za hodinu. Vložka splňuje požadavky Ecodesign.

Přitápění: vložka je určená k přitápění – k ústřednímu topení přidá teplo a atmosféru ohně.

Krbová vložka Romotop HEAT W 4G 70.50.04 — vložka s výměníkem

Výměník 61 l — část tepla jde do otopné soustavy

Do vody jde 11,4 kW, takže oheň v obýváku ohřívá i radiátory. Maximální provozní tlak vody je 2,0 bar.

  • TRIPLE PASS — spaliny projdou výměníkem třikrát, což zvýší účinnost vložky až o 10 %.
  • Vychlazovací smyčka — je integrovaná ve výměníku a chrání ho před přehřátím.
  • Odvzdušňovací ventil — je součástí balení.
  • Čisticí otvor — výměník se přes něj snadno vyčistí.

Napojení: vložka pracuje napojená na otopnou soustavu – zapojení navrhne topenář a provede odborná firma podle návodu.

Krbová vložka Romotop HEAT W 4G 70.50.04 – celkový pohled

Obestavba — krb, který se nepřehřívá

Podle těchto odstupů od hořlavých hmot navrhne krbař obestavbu a umístění krbu v místnosti:

  • Za vložkou — 0 mm za ochrannou izolací podle návodu.
  • Do boku — 350 mm.
  • Před sklem — 1 300 mm bez hořlavých předmětů.
  • Od stropu — 500 mm od horní hrany výdechu.
  • Větrací mřížky — vstup konvekčního vzduchu 600 cm², výstup 800 cm².

Izolace: použijte desky SILCA 250 nebo nehořlavý materiál s podobnými vlastnostmi. Montážní návod si stáhnete v parametrech.

Krbová vložka Romotop HEAT W 4G 70.50.04

Co dostanete v balení

Krbová vložka — topeniště IGNITON šedý.

Dokoupíte zvlášť: kouřovod Ø 180 mm, materiál na obestavbu (izolace, větrací mřížky) podle montážního návodu a potrubí pro přívod vzduchu zvenku, díly pro napojení na otopnou soustavu podle návrhu topenáře.

11,4kWDo vodyVýměník 61 l
86%ÚčinnostSezónní 76 %
180mmKouřové hrdloPrůměr kouřovodu
4,21kg/hSpotřeba dřevaPrůměrně za hodinu topení

K vložce W 4G 70.50.04 doporučujeme dokoupit

Roura 180/1000 mm

Roura 180/1000 mm

849 Kč
Hlavní díl kouřovodu Ø 180
Detail
Roura 180/500 mm

Roura 180/500 mm

529 Kč
Doladí délku trasy
Detail
Koleno 180 mm / 90°

Koleno 180 mm / 90°

499 Kč
Zatočí trasu do komína
Detail
Rámek H4Z RAM04 krycí, polohluboký

Rámek H4Z RAM04 krycí, polohluboký

2 226 Kč
Krycí rámek k vložce HEAT W 4G 70.50.04
Detail
Rámek H4Z RAM06 krycí

Rámek H4Z RAM06 krycí

1 818 Kč
Krycí rámek k vložce HEAT W 4G 70.50.04
Detail
Stavěcí nohy standardní

Stavěcí nohy standardní

866 Kč
Vložka ve správné výšce
Detail
Vysavač na popel AV605 18 l

Vysavač na popel AV605 18 l

1 516 Kč
Vychladlý popel vysajete bez prachu
Detail
Koš na krbové dřevo Grenada

Koš na krbové dřevo Grenada

990 Kč
Polena připravená u topidla
Detail
IR teploměr −50 až 550 °C

IR teploměr −50 až 550 °C

571 Kč
Změříte teplotu kouřovodu
Detail
Přístřešek na dřevo G21 HEX 53 - 92 x 60 cm, antracitový

Přístřešek na dřevo G21 HEX 53

2 989 Kč
Dřevo vyschne pod střechou
Detail
Údržba vložky – pár minut týdně

Údržba — pár minut po každém topení

Péče o vložku je jednoduchá a zabere pár minut:

Popel — vybírejte po vychladnutí — výklopný rošt má popelník.
Sklo — čistěte studené; usazování omezí sekundární vzduch a suché dřevo.
Dřevo — jen suché, s vlhkostí do 20 %, nejméně 2 polena na dávku — suché dřevo hoří čistě a sklo zůstane průhledné.
Komín a kouřovod — pravidelná kontrola kominíkem udrží dobrý tah.
Výměník — čistěte přes čisticí otvor; tlak vody hlídejte do 2,0 bar.
První zatopení – postup – Krbová vložka Romotop HEAT W 4G 70.50.04

První zatopení — vypálení laku podle návodu

86 % — účinnost
Malá dávka — první oheň udělejte zhruba z poloviny průměrné dávky.
Dvířka pootevřená — asi na 2 cm, aby se těsnicí šňůra nepřilepila k laku.
Vzduch naplno — ovládání dejte do polohy pro zatápění.
Větrání — vypalování laku zapáchá, místnost větrejte.
Doprava na paletě zdarma nad 25 000 Kč

Doručení na paletě

  • Cena a termín — paleta 599 Kč, u objednávky nad 25 000 Kč zdarma. Doručení obvykle za 2–10 pracovních dnů; termín vám před odesláním potvrdíme telefonem.
  • Vykládka — dopravce přijede nákladním autem se sklopnou zadní rampou a paletovým vozíkem a složí paletu na zem tam, kam nákladní auto bezpečně dojede.
  • Připravte si — pevné rovné místo pro paletu a pomoc s přenesením, hmotnost je 239 kg. Předem si změřte šířku dveří a schodiště, kudy se bude nést.
  • Balení — zboží na paletě stahujeme páskami a balíme do strečové fólie.
  • Převzetí — zásilku prohlédněte a případné poškození zapište s řidičem.
  • Vrácení — 14 dní, s registrací 30 dní. Podrobnosti v sekci Doprava a platba.

Proč vložku koupit právě u nás

Nevíte si rady s výkonem nebo napojením?

Zavolejte nám: 601 282 179, v pracovní dny od 14:30.

Poradíme s obestavbou i kouřovodem

Odbornou montáž umíme zajistit. Víc o nás.

Doprava na paletě zdarma

Při objednávce nad 25 000 Kč.

Až 30 dní na vrácení

S registrací máte 30 dní místo zákonných 14.

Tým vercajk-shop.cz — kamna a kotle známe z praxe
René Kněbort — technický specialista vercajk-shopu
René Kněbort
technický specialista vercajk-shopu
601 282 179

„Krbová vložka je jen tak dobrá, jak dobře je obestavěná.“

Pro koho je W 4G 70.50.04: pro domy s radiátory, kde má krb pomáhat ústřednímu topení.

Co se mi na vložce líbí: výměník s čisticím otvorem a integrovaná vychlazovací smyčka.

Na co myslet: Kouřovod, materiál na obestavbu se objednávají zvlášť.

Z praxe: Zapojení navrhuje topenář: pojistný ventil, expanzní nádoba, ochrana proti přetopení, případně akumulace.

Než vložku objednáte, zavolejte — projdeme spolu rozměry krbu i kouřovod.

Srovnání v řadě HEAT W 4G

ModelVýkon kWŠířka × výška mmVyloženíČím se liší
HEAT W 4G 59.50.0413,0690 × 1225šedý IGNITONo 110 mm užší
HEAT W 4G 70.50.04 – tato stránka15,6800 × 1224šedý IGNITON–

Časté dotazy

Jaký kouřovod k vložce W 4G 70.50.04?

Hrdlo má Ø 180 mm a spaliny mají na výstupu 223 °C, komín proto musí být třídy T400.

Roury a kolena Ø 180 mm: kouřovody.

Zajistíte k vložce montáž?

Odbornou montáž umíme zajistit. Ozvěte se nám v pracovní dny od 14:30 a domluvíme podrobnosti.

Kdo jsme a jak pracujeme: o nás.

Jakou záruku má vložka?

Záruční podmínky najdete v našem reklamačním řádu.

Reklamační řád: reklamace a vrácení zboží.

Čím se liší šedá a černá varianta?

Jen barvou vyložení topeniště IGNITON (tato šedý, druhá černý); výkon, rozměry i hmotnost jsou stejné.

Druhá varianta: Romotop HEAT W 4G 70.50.06.

Jak se vložka napojuje na topení?

Vložka s výměníkem se provozuje napojená na otopnou soustavu – teplo z výměníku tak jde do radiátorů.

Napojení provede odborná firma podle návodu (ke stažení v parametrech).

Proč přivádět vzduch zvenku?

Vložka spotřebuje 53,4 m³ spalovacího vzduchu za hodinu; v těsném domě by ho brala z místnosti. Potrubí CPV Ø 150 mm smí být dlouhé až 6 000 mm.

Díly k vložkám: příslušenství.

Krbová vložka Romotop HEAT W 4G 70.50.04

ROMOTOP — kamna, vložky a designové krby

ROMOTOP vyrábí krbová kamna, krbové vložky a designové krby.

Výroba — s velkým podílem robotizace na ploše 32 000 m², pracuje v ní 650 zaměstnanců.
Standardní i nízkoenergetické domy — teplo do akumulačních obkladů nebo teplovodním výměníkem po domě.
Obklady — ručně vyráběná keramika nebo přírodní kámen.
Patent TRIPLE PASS — teplovodní výměník s vyšším přenosem tepla do vody.

Doplňkové parametry

Kategorie: Krbové vložky Romotop HEAT
Značka: Romotop
? Typ konstrukce: Rovná - teplovodní
? Šířka prosklení: 60 - 80 cm
? Způsob vytápění: Teplovodní
? Napojení na komín: Přímo na komín
? Systém dvířek: Boční otevírání
? Celkový výkon (kW): 15 - 20 kW
Výměník: Ano
? Výkon výměníku (kW): 7 - 12 kW
? Vytápěcí schopnost: 100 – 150 m²
? Kouřovod průměr: 180 mm
? Externí přívod vzduchu: Ano

Hodnocení produktu

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole

Jak byste ohodnotili tento produkt? Vyberte od 1 do 5 hvězdiček, kde 1 je nejhorší a 5 nejlepší hodnocení.

Bezpečnostní kontrola

Vložením hodnocení souhlasíte s podmínkami ochrany osobních údajů

Diskuze

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole

Bezpečnostní kontrola

Vložením komentáře souhlasíte s podmínkami ochrany osobních údajů

Romotop je český výrobce krbových vložek, krbových a akumulačních kamen. U nás vyberete vložky HEAT, DYNAMIC a IMPRESSION i hotová kamna včetně originálního příslušenství.

Logo Romotop
650zaměstnancůve vlastním výrobním závodě
32 000m²výrobních plochs velkým podílem robotizace
TRIPLE PASSvlastní patentteplovodní výměník Romotop
CZčeský výrobcerodinná firma

Vyberte si řadu Romotop

Vše o značce Romotop
Video výrobce: Jak správně zatopit v krbové vložce ROMOTOP s výsuvnými dvířky

Video: Romotop (oficiální kanál) · otevřít na YouTube

Video

Jak správně zatopit ve vložce Romotop

Výrobce v krátkém videu ukazuje krok za krokem, jak zatopit ve vložce s výsuvnými dvířky.

Podobný návod má i pro vložky s dvířky otevíranými do strany – video zde.

Tunelová krbová vložka Romotop HEAT U s nosnou konstrukcí K1
Proč Romotop

Krb přesně podle vašeho interiéru

Vložky Romotop mají sklo rovné, rohové, třístranné i tunelové – krb tak může stát u stěny, v rohu i mezi dvěma místnostmi.

Vložky HEAT berou vzduch pro spalování zvenku (CPV), takže se hodí i do těsných novostaveb.

Akumulační krbová kamna Romotop NAVIA H s kamenným obkladem
Pro koho

Stavíte krb, nebo chcete hotová kamna?

Na krb do obestavby vyberte vložku HEAT nebo IMPRESSION, do kachlových kamen DYNAMIC.

Nechcete stavět? Krbová a akumulační kamna stačí postavit a napojit na komín. Řada H teplo uloží a vydává ho i po dohoření.

Krbová vložka Romotop HEAT 3G L
Na co si dát pozor

Vložka je jen polovina krbu

Obestavbu navrhuje kamnář, u řady HEAT ji zjednoduší verze K1 s nosnou konstrukcí. Vložky IMPRESSION se prodávají bez odkouření – hrdlo vedeme zvlášť.

Verze W s výměníkem zapojuje topenář do otopné soustavy a komín musí mít revizi.

René Kněbort – technický specialista vercajk-shopu
René Kněbort
technický specialista
601 282 179

„Nejdřív si řekněte, kolik stran skla chcete a jestli má krb topit i do radiátorů.“

Podle toho vyberete řadu – HEAT, IMPRESSION, nebo DYNAMIC. Výkon pak doladíme podle vašeho domu a zkontrolujeme i průměr kouřovodu.

Odbornou montáž umíme zajistit. Volejte v pracovní dny od 14:30.

Časté dotazy

Odkud je značka Romotop?

Romotop je česká rodinná firma s vlastním výrobním závodem.

Potřebuji k vložce obestavbu?

Ano, vložka se vždy zabudovává do obestavby. U řady HEAT to zjednoduší verze K1 s nosnou konstrukcí.

Co znamená písmeno W v názvu?

Vložka má teplovodní výměník a ohřívá i vodu pro radiátory. WB navíc umožňuje přikládat zezadu.

Hodí se Romotop do nízkoenergetického domu?

Ano. Vložky HEAT i akumulační kamna berou vzduch pro spalování zvenku (CPV).

Jaký výkon potřebuji?

Záleží na tepelné ztrátě domu. Rádi poradíme na 601 282 179.

Srovnání řad Romotop

ŘadaTypVýkonNa co se hodí
HEATkrbová vložka4,8–15,8 kWkrb do obestavby, sklo z 1 až 3 stran i tunel
HEAT Wkrbová vložka s výměníkem13–15,6 kW, do vody 9,9–11,4 kWkrb, který topí i do radiátorů
DYNAMICkamnová vložka4,8–13,7 kWkachlová a akumulační kamna
DYNAMIC W / WBkamnová vložka s výměníkem11,6–12 kW, do vody 7,6–8,7 kWkachlová kamna s radiátory
IMPRESSIONkrbová vložka6,6–11,4 kWkrb s velkým sklem
EVORA, LAREDO, NAVIA, PARLA, LUGO, RIANO, CARAkrbová a designová kamna5,1–7,8 kWobývák bez stavění krbu
Řada H, GREMIOakumulační kamna5,1–7,1 kWteplo i po dohoření
ESPERA, TELDEkamna s výměníkem10–10,9 kW, do vody 7–7,6 kWkamna, která topí i do radiátorů

Výkony jsou jmenovité výkony modelů dané řady.

Výrobní společnost : ROMOTOP spol. s r.o.
Adresa : Komenského 325, 742 01 Suchdol nad Odrou
E-mail : sales@romotop.cz
Vytvořil Shoptet | Design Shoptak.cz
