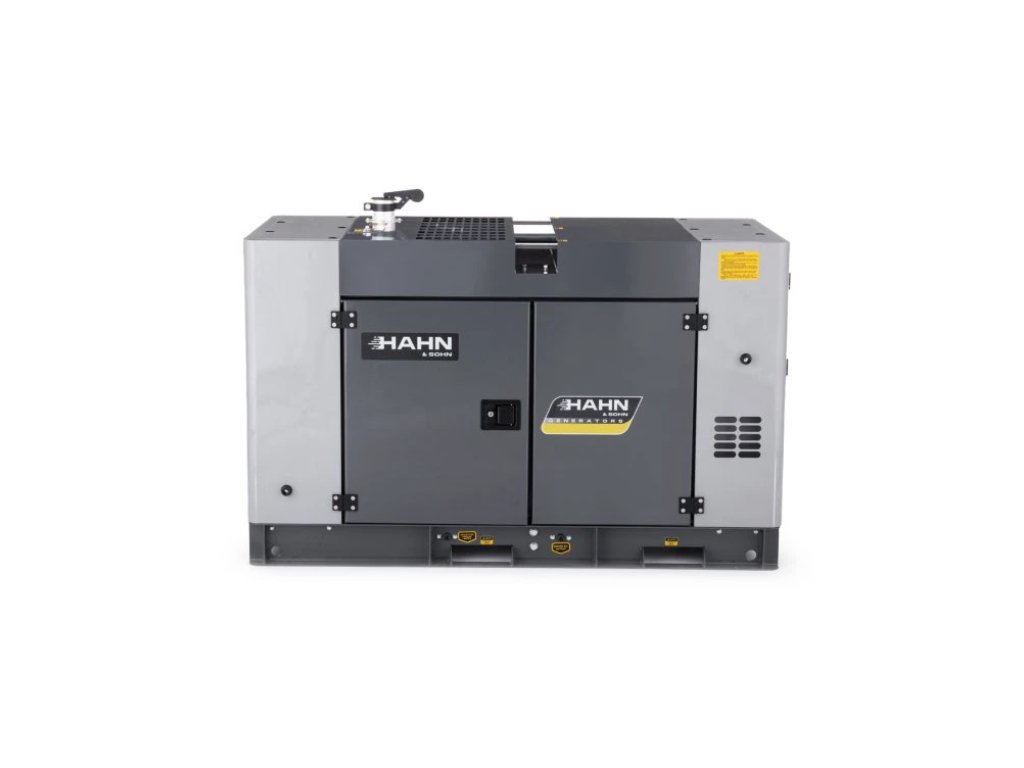

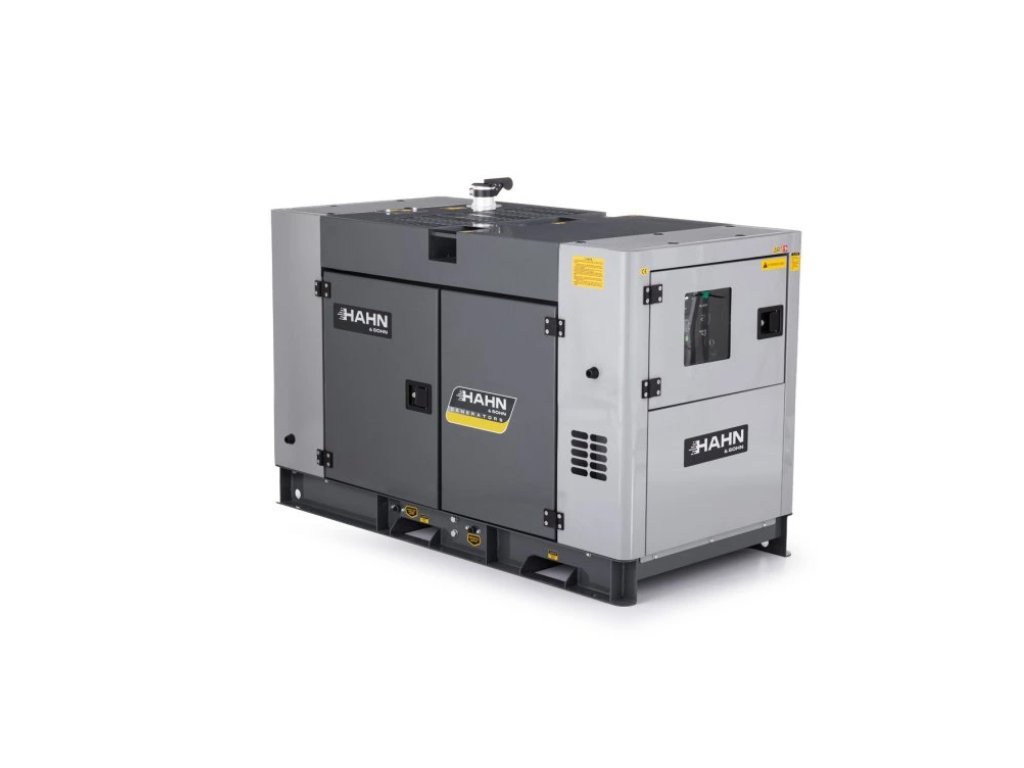

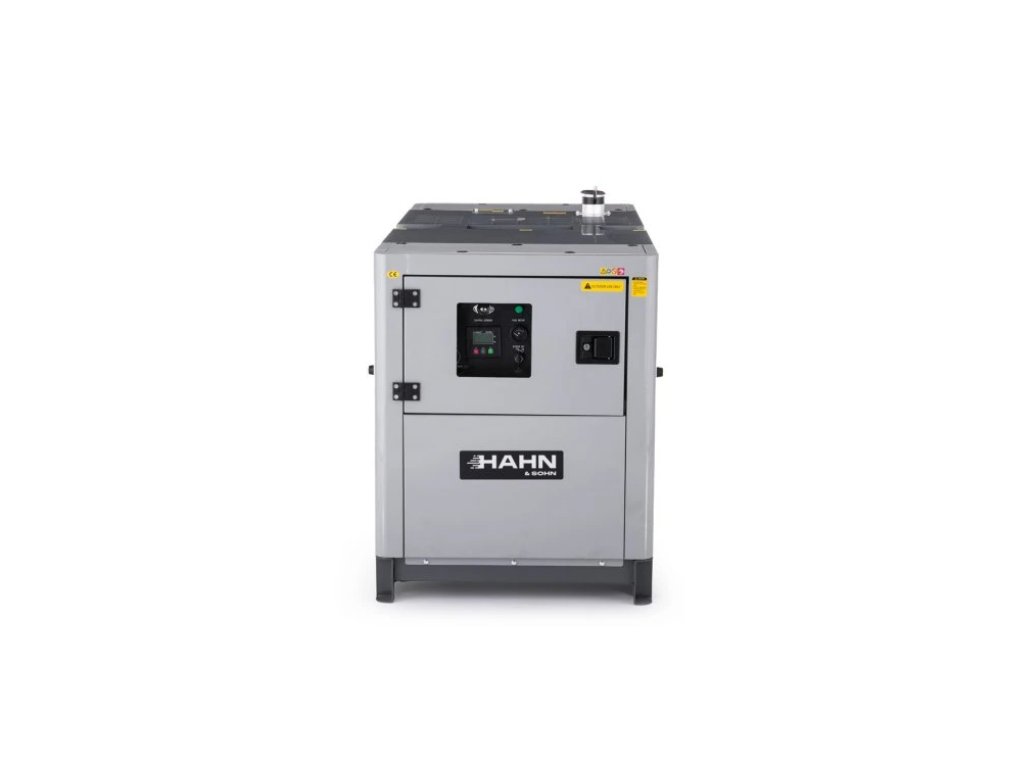

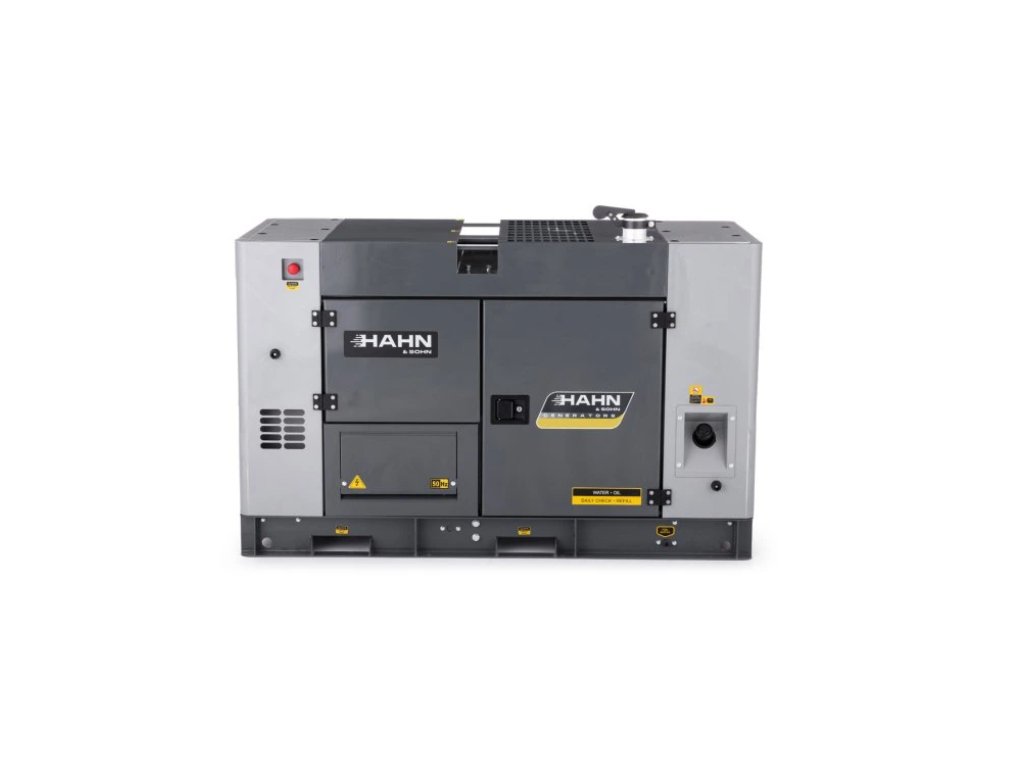

Hahn & Sohn Dieselový generátor HDE40SS3 – tichý, robustní a připravený na dlouhý výkon

Hahn & Sohn HDE40SS3 je profesionální dieselová elektrocentrála do náročných podmínek – od staveb a zemědělství přes pronájem a eventy až po záložní napájení provozů, které si výpadek prostě nemůžou dovolit. Díky pomaluběžnému průmyslovému motoru 1500 ot./min, velké nádrži a super-tichému krytu běží spolehlivě, úsporně a s minimálním hlukem.

Klíčové přednosti

• Skutečný „pracant“ 24/7: primární (PRP) výkon 37 kVA / 30 kW a pohotovostní (ESP) výkon 41 kVA / 33 kW při 50 Hz, 400/230 V; jmenovitý proud cca 54 A (cosφ 0,8).

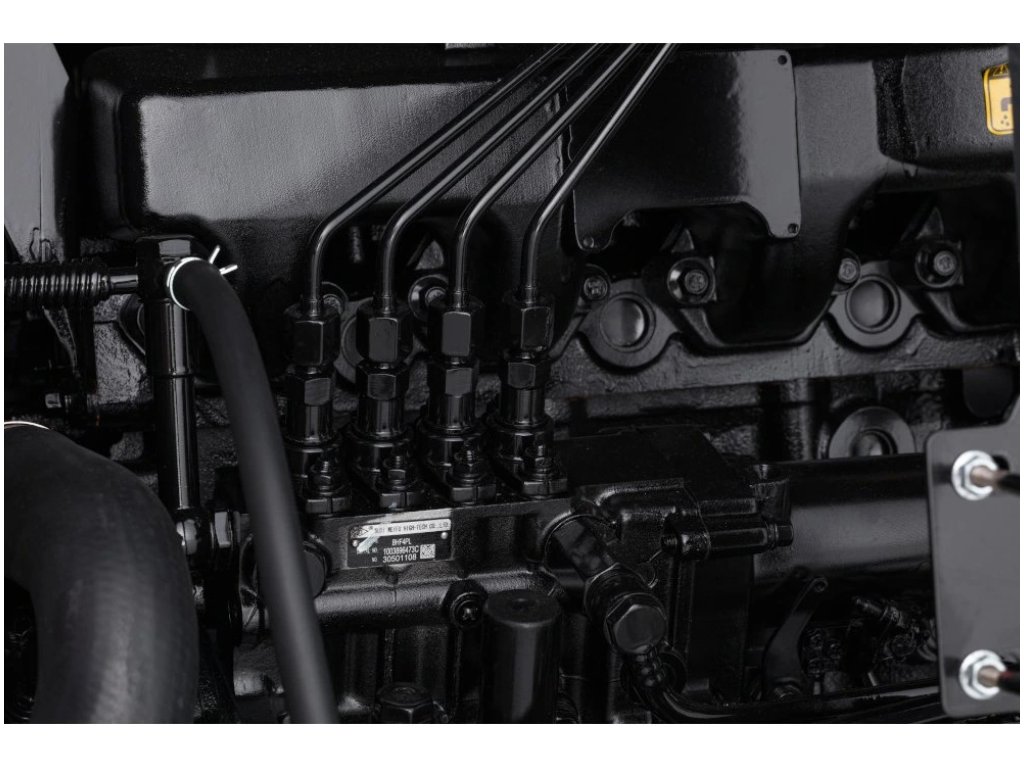

• Motor pro těžký provoz: čtyřválec, vodou chlazený HD4105C1 (mechanický výkon 38 kW) – nízké otáčky 1500 min⁻¹ pro dlouhou životnost, nízkou spotřebu a kultivovaný chod.

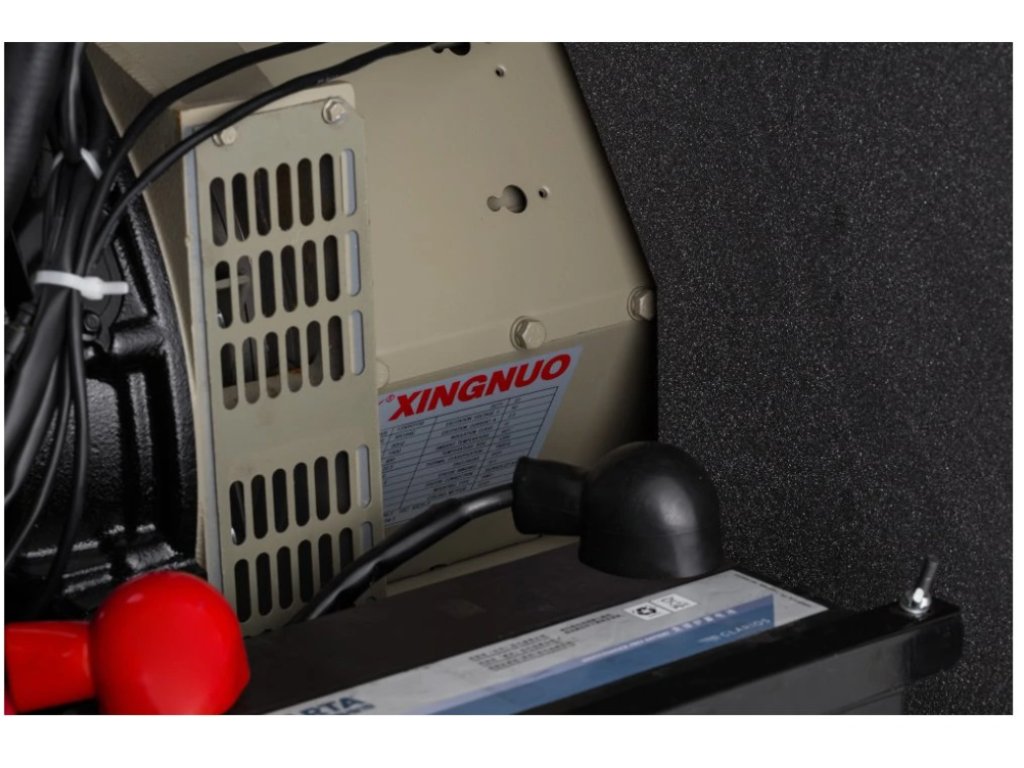

• Alternátor třídy H s AVR: HHA183-30C, IP23, THF < 2 % – stabilní napětí a bezpečný provoz i pro citlivé spotřebiče.

• Inteligentní řízení SmartGen HGM4020: přehledné měření (U, f, A, kW/kVAr/kVA, cosφ), protokol událostí, RS485/Modbus pro vzdálený dohled, řízení předehřevu a AMF funkce pro spolupráci s ATS.

• Extra dlouhá výdrž na nádrž: 120 l nafty = až 14 h chodu při 100 % zatížení. Spotřeba: ~5,58 l/h (50 %), 6,75 l/h (75 %), 8,8 l/h (100 %).

• Velmi tichý provoz: 51 dB(A) ve 7 m díky super-tichému krytu – minimum hluku na dvoře i u zákazníka.

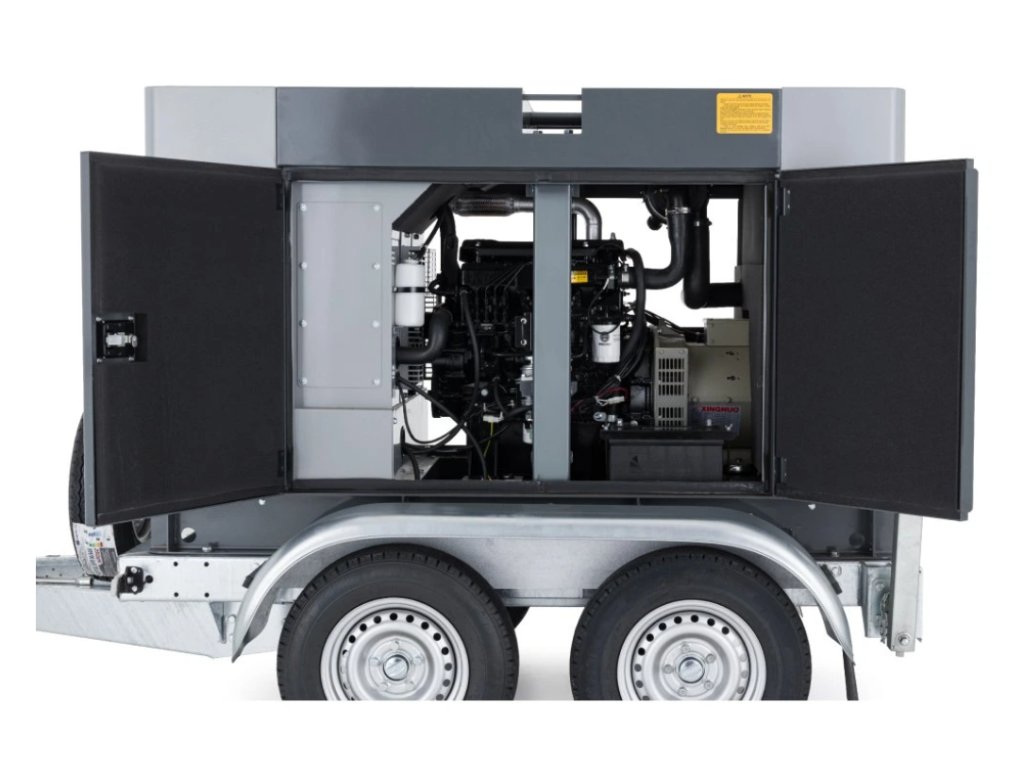

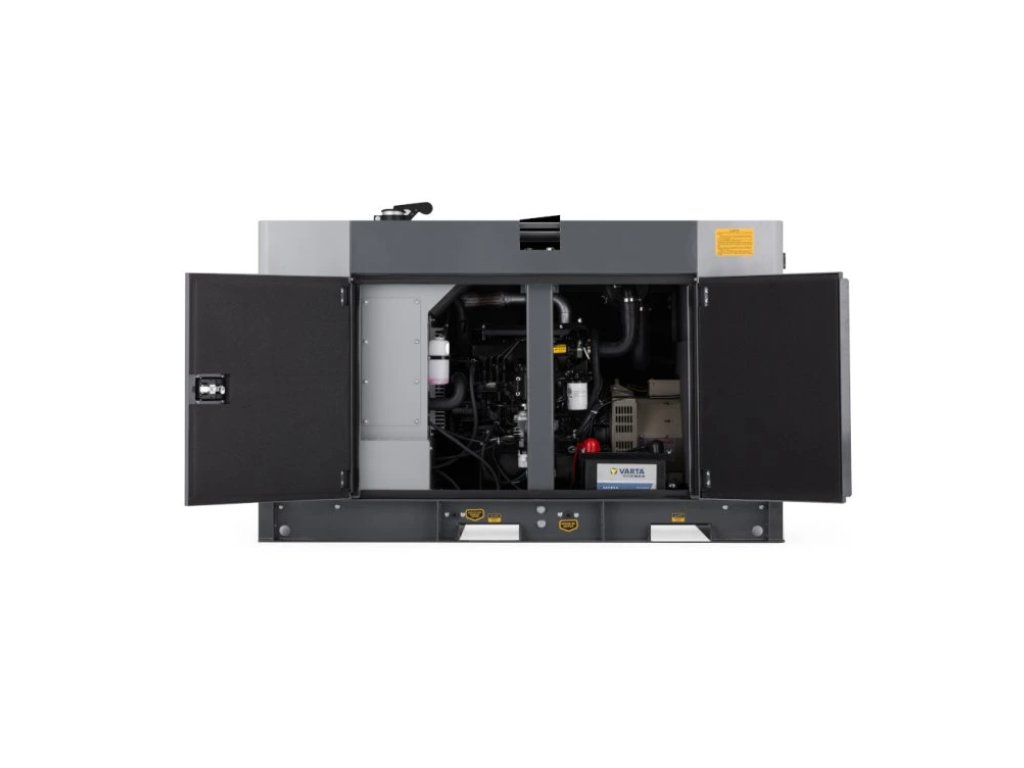

• Kompaktní a servisovatelný: skříň s širokými servisními dvířky; rozměry 2000 × 850 × 1150 mm, čistá hmotnost 1060 kg.

Co z něj dělá skvělou volbu

Stabilita a ochrana připojených zařízení

Alternátor s AVR drží napětí v toleranci (δUst ≤ ± 2,5 %) a splňuje nízké harmonické zkreslení (THF < 2 %), takže se hodí i pro elektronicky řízené pohony, UPS nebo IT techniku. Přechodové odchylky po skocích zátěže se vrací do normy v řádu sekund.

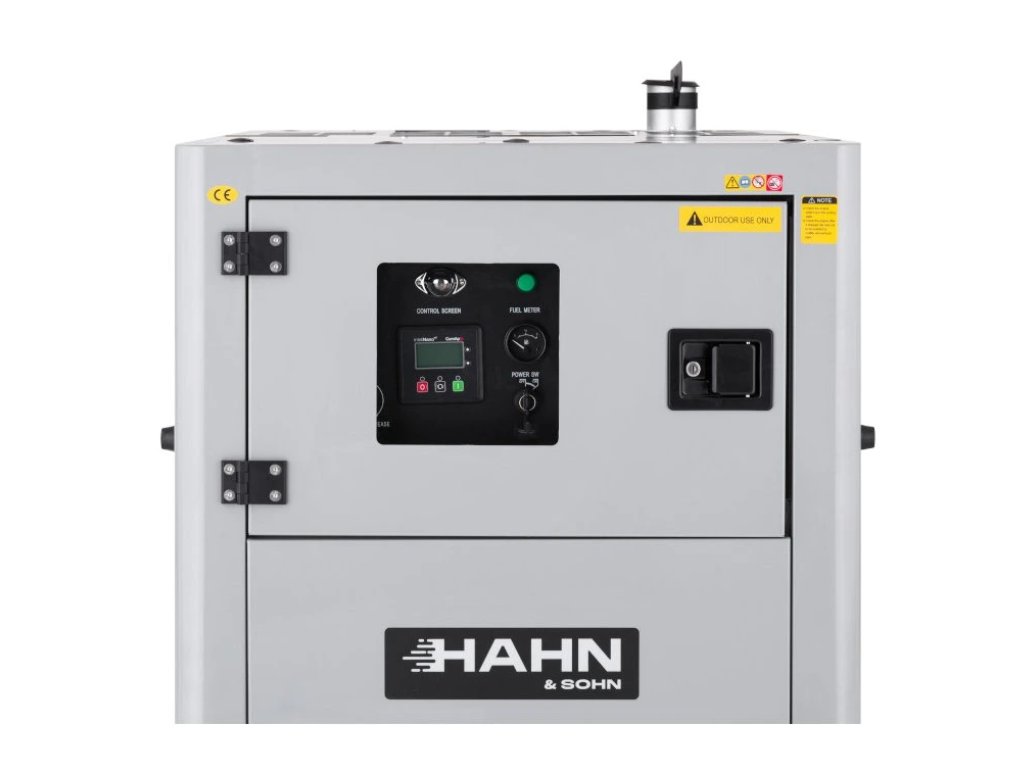

Řídicí jednotka SmartGen (HGM4020)

Ovládací panel na první pohled ukáže napětí, frekvenci, proudy, výkony, účiník, teplotu chladicí kapaliny, tlak oleje, stav paliva a napětí baterií. Kromě toho nabízí AMF (mains failure) logiku, RS485/Modbus pro napojení do MaR/SCADA a funkce jako předehřev a nouzové vypnutí.

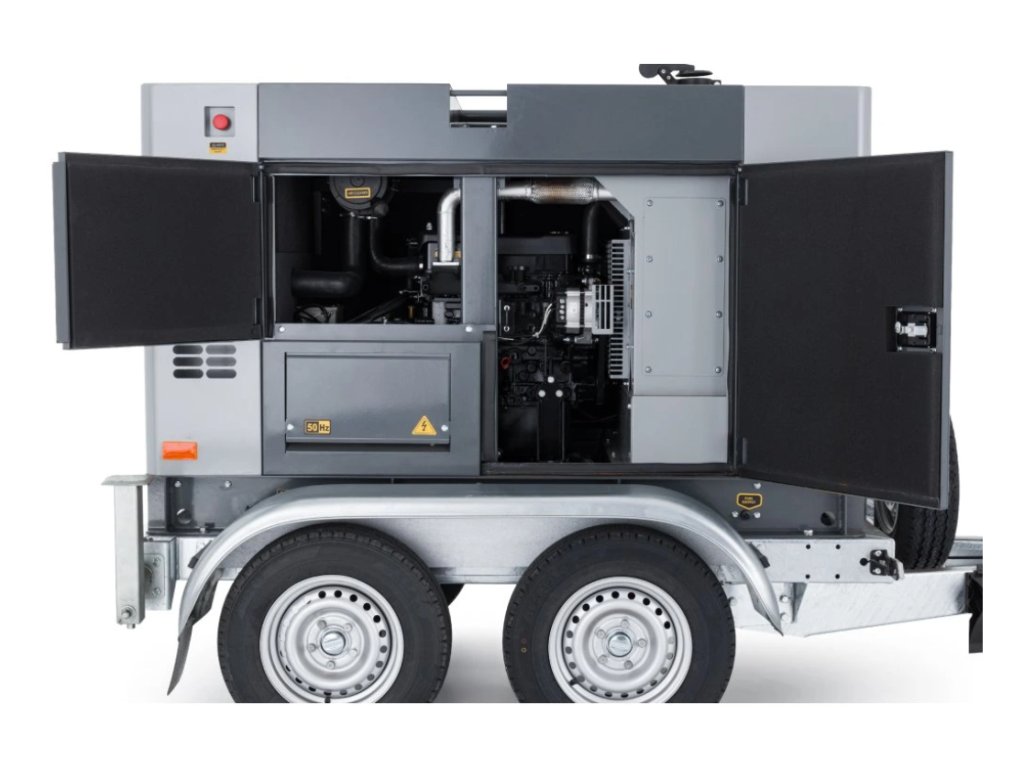

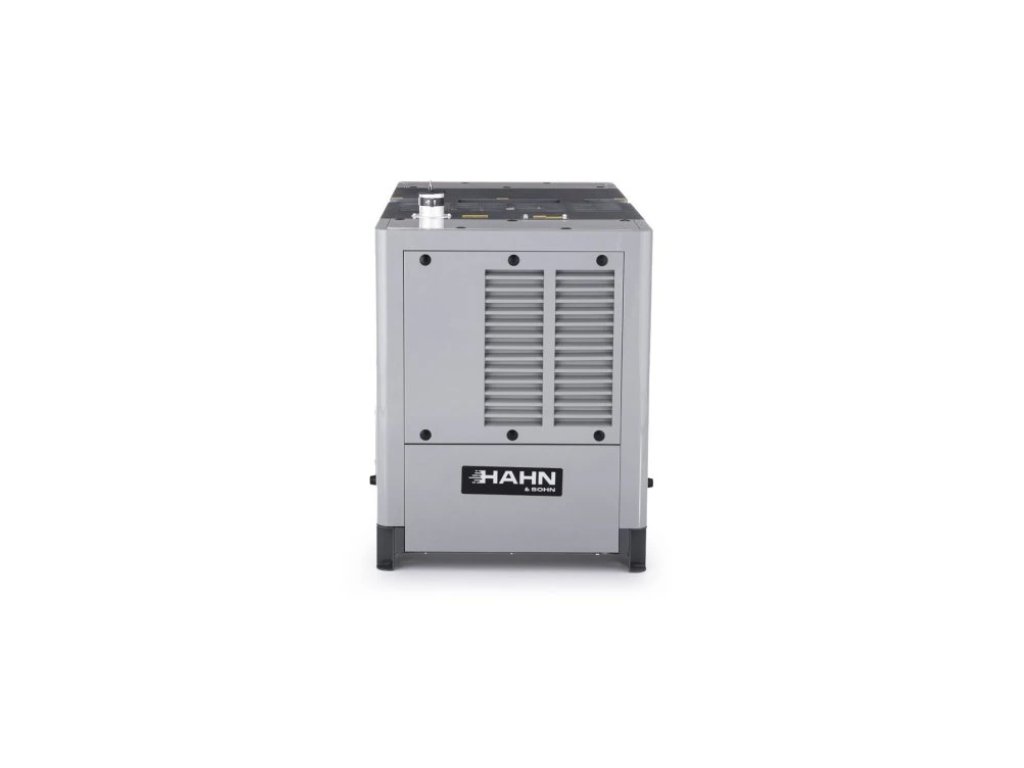

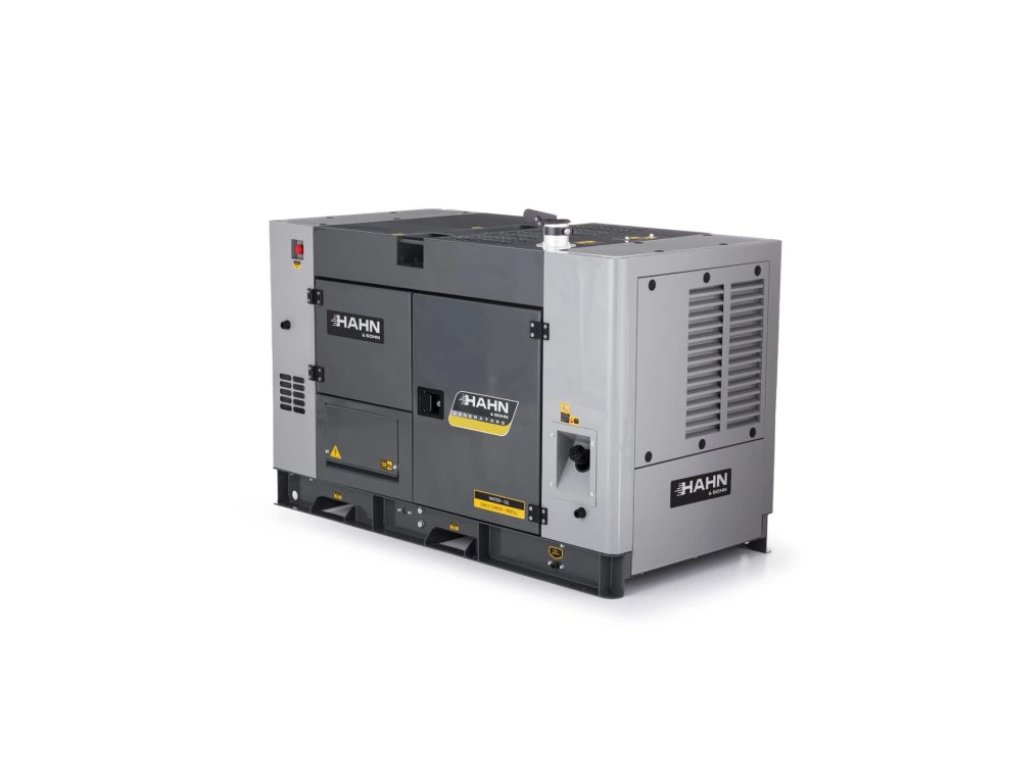

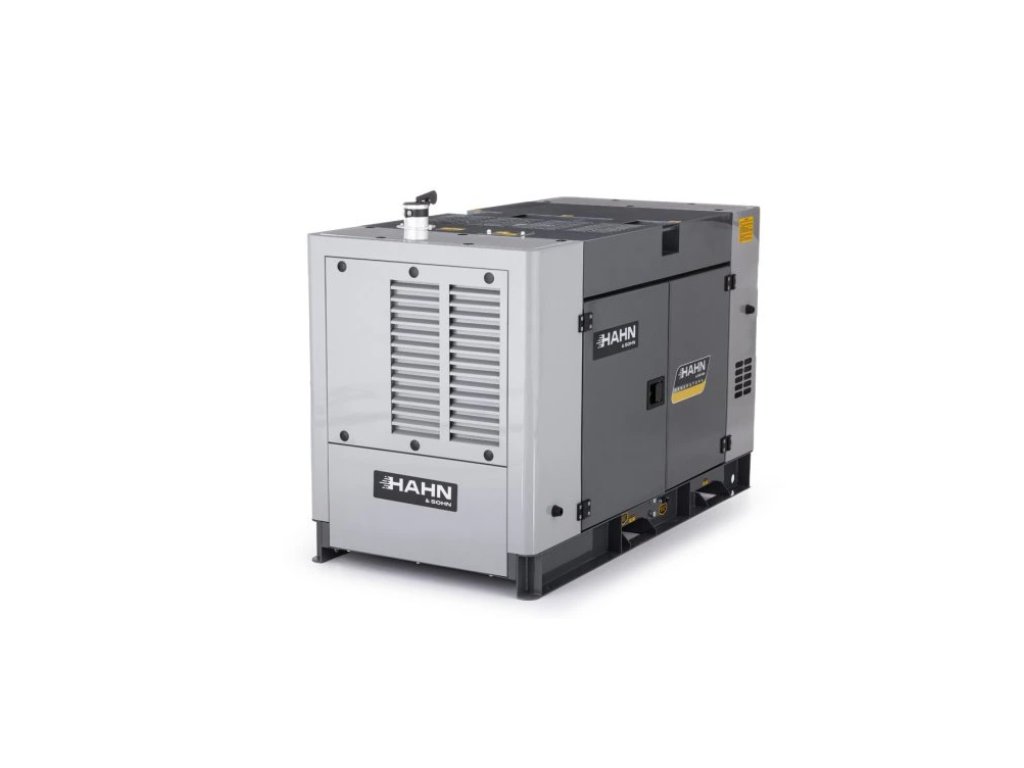

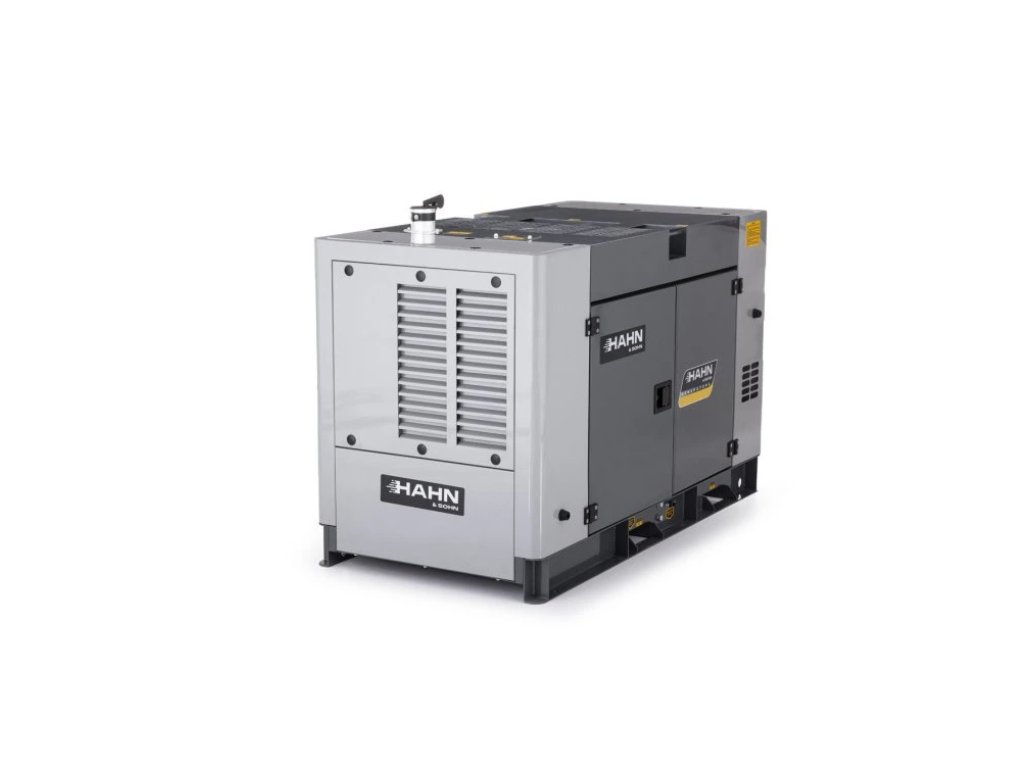

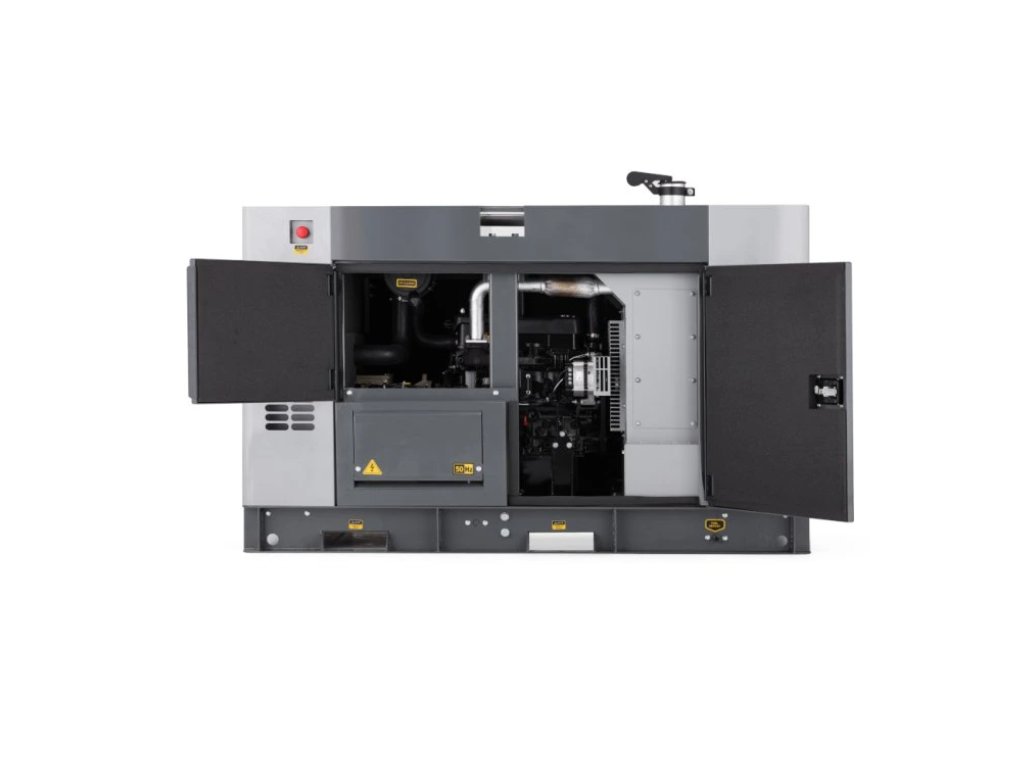

Tichý a robustní „silent“ kryt

Super-tiché opláštění výrazně snižuje hluk i vibrace a zároveň chrání technologii před povětrností a poškozením. 51 dB(A) ve 7 m patří ve třídě ke špičce, přesto zůstává zachován pohodlný přístup k servisním místům.

Dlouhá výdrž i při zátěži

Z 120 l nádrže zvládne HDE40SS3 směnu bez tankování (až 14 h při 100 %). Typická spotřeba: ~5,6 l/h (50 %), ~6,8 l/h (75 %), ~8,8 l/h (100 %).

Typické použití a dimenzování

• Staveniště a průmysl: míchačky, jeřáby, kompresory, čerpadla, svařování – stabilní třífázový výkon 30 kW (PRP).

• Záloha objektů: sklady, menší výrobní linky, kancelářské budovy – v kombinaci s ATS přebírá zátěž při výpadku sítě.

• Výpočtová pomůcka: pro třífáz 400 V platí $I \approx \frac{P}{\sqrt{3}\cdot U \cdot \cos\varphi}$. Pro 30 kW a cosφ 0,8 vychází cca 54 A – podle toho volte hlavní jištění a kabeláž.

• Poznámka k rozběhům: motory s vysokým rozběhovým proudem (kompresory, čerpadla) mohou krátkodobě vyžadovat 2–6× In; podle toho plánujte rezervu výkonu nebo softstart/VFD.

Instalace, provoz a ATS

• ATS/AMF: Řídicí jednotka podporuje AMF a vzdálené řízení; ATS konektor je jako volitelná část (vyžaduje odpovídající ATS rozvaděč a odbornou montáž). Provoz s ATS: při výpadku sítě automaticky start, přenos zátěže, po návratu sítě stop.

• Uzemnění a připojení zátěže: postupujte dle manuálu – správné uzemnění, volba průřezu kabelů, jištění a rozložení fází.

• Start/stop a předehřev: jednotka podporuje předehřívání (řízení z HGM4020), což usnadní starty v chladu. Při obsluze dodržujte sekvenci: připojit/odpojit zátěž přes hlavní jistič, start/stop z ovladače, nikdy nevypínat pod zátěží.

• Bezpečnost a manipulace: stohování jen dle pokynů, zvedání za předepsaná oka, transport na rovném podkladu; respektujte hlukové a emisní podmínky pracoviště.

•

Technické parametry – rychlý přehled (výběr)

• Výkon: PRP 37 kVA / 30 kW, ESP 41 kVA / 33 kW; 400/230 V, 50 Hz, cosφ 0,8; jmenovitý proud ~53,4 A.

• Motor: HD4105C1, 4-válec, vodou chlazený, 1500 min⁻¹, mechanický výkon 38 kW.

• Alternátor: HHA183-30C, IP23, třída izolace H, THF < 2 %, samobuzený.

• Řízení: SmartGen HGM4020, RS485/Modbus, log událostí, AMF, podpora předehřevu.

• Nádrž / spotřeba: 120 l; cca 5,58 / 6,75 / 8,8 l/h (50 / 75 / 100 %).

• Hluk: 51 dB(A) @7 m.

• Rozměry / hmotnost: 2000 × 850 × 1150 mm / 1060 kg (silent provedení).

Údržba a spolehlivost

Pro dlouhou životnost dodržujte plán údržby v manuálu (kontroly oleje/filtrů, chladicí kapaliny, palivového systému, pravidelné prohlídky a evidence událostí přes HGM4020). Manuál obsahuje tabulku periodických úkonů a doporučený servisní cyklus – mějte jej vždy u stroje.

Co dostanete a možnosti rozšíření

• V základní konfiguraci: super-tichý kryt, ovládací panel se SmartGen HGM4020, hlavní jistič, výstupní svorky / zásuvkový panel dle provedení. (Typ zásuvek a ATS konektor jsou volitelné – dodávají se podle místních norem a konfigurace.)

• Doporučené příslušenství: ATS rozvaděč (AMF provoz), zásuvková skříň s jištěním a chráničem dle projektu, externí palivová filtrace / separátor vody (pro horší naftu), odhlučněné výfukové příslušenství, vzdálený monitoring přes Modbus.

Jak vám produkt doručíme

• Těžká technika, bezpečná logistika: dodání paletovou dopravou na sjednaný termín; hydraulické čelo pro složení je často možné (ověříme podle místa).

• Umístění a první spuštění: rádi poradíme s betonovým podstavcem a ventilací strojovny / venkovní instalací. Připojení do sítě, jištění a ATS vždy svěřte odborné firmě s příslušným oprávněním.

Shrnutí v kostce

• Proč HDE40SS3? průmyslový 1500 rpm diesel, 30 kW PRP, 14 h na nádrž, 51 dB(A), chytré řízení SmartGen s Modbusem, robustní silent kryt.

• Pro koho? firmy, stavby, farmy, pronájem, záložní napájení menších provozů a objektů.

• Co získáte? nízké provozní náklady, vysokou dostupnost a čisté výstupní parametry s AVR.

Doporučení od nás

Pokud plánujete automatickou zálohu objektu, připojte HDE40SS3 přes ATS a nechte nastavit AMF logiku v HGM4020 (včetně testů bez zátěže v intervalu, který vyhovuje vašemu provozu). Při návrhu rozvodů počítejte s rozběhovými proudy strojů – tam, kde to dává smysl, zvažte softstart/VFD nebo vyšší rezervu výkonu. Řádným uvedením do provozu a dodržováním plánu údržby výrazně prodloužíte životnost jednotky.
