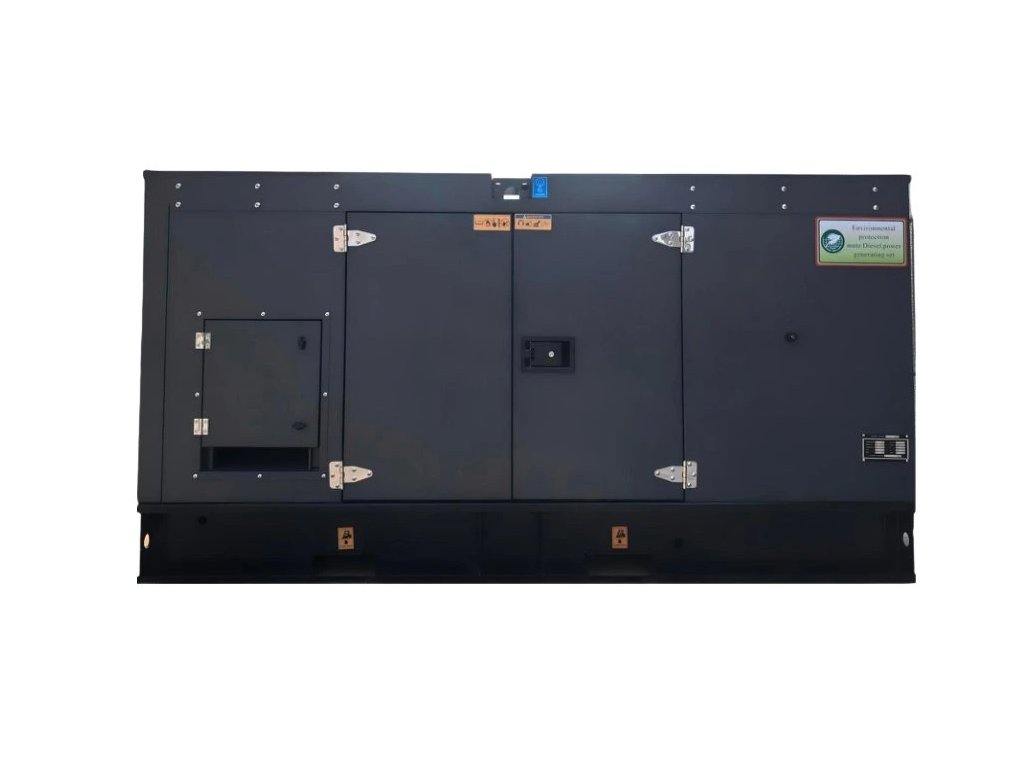

Hahn & Sohn HDE60SYY – profesionální třífázový dieselový generátor pro nepřetržitý výkon

Hahn & Sohn HDE60SYY je odhlučněná průmyslová elektrocentrála navržená pro spolehlivé napájení výrobních linek, stavební techniky, serveroven, čerpacích systémů i kritické infrastruktury. Díky kombinaci přeplňovaného čtyřválcového motoru YANGDONG YD4EZLD s elektronickým regulátorem a třífázového alternátoru YTOEN YT224E s elektronickou stabilizací napětí (AVR) drží stabilní výkon i během náročných rozběhů a proměnlivých zatížení. Krytované „silent“ provedení snižuje hluk na 69 ±2 dB(A) ve vzdálenosti 7 m, takže se generátor hodí i do areálů s přísnějšími limity.

Proč právě HDE60SYY

• Jistota výkonu 24/7: trvalý výkon 60 kVA / 48 kW (PRP) při 400/230 V, 50 Hz a cos φ 0,8 – s rezervou až 66 kVA / 53 kW (ESP) pro krátkodobé špičky.

• Stabilní napětí pro citlivou techniku: alternátor s třídou izolace H a AVR zajišťuje čistý výstup i při proměnlivé zátěži (svářečky, čerpadla, kompresory, IT).

• Úsporný přeplňovaný motor: YD4EZLD (4,1 l, turbo, přímé vstřikování) s elektronickým regulátorem otáček drží frekvenci při dynamických změnách odběru a zároveň udržuje spotřebu na nízké úrovni.

• Tichý a odolný provoz: odhlučněná ocelová kapotáž s kvalitním lakem, optimalizované proudění vzduchu, antivibrační uložení.

• Připraveno na automatický zálohový chod: řídicí panel InteliLite 4 AMF 25 – automatický start při výpadku sítě (AMF), ruční/auto režim, přehled diagnostiky a ochran.

• Kompaktní celek s nádrží: integrovaná nádrž 65 l a promyšlené servisní přístupy usnadňují provoz i údržbu.

Výkon, spotřeba a reálné doby chodu

Elektrocentrála běží v pracovních otáčkách 1500 ot/min, což přináší delší životnost a nižší hluk. Díky účinnému spalování a turbo plnění vychází typická spotřeba takto:

• 50 % zatížení: cca 7,64 l/h → orientační doba chodu z 65 l nádrže ~8,5 h

• 75 % zatížení: cca 9,86 l/h → ~6,6 h

• 100 % PRP: cca 12,86 l/h → ~5,0 h

Pozn.: Skutečná autonomie závisí na povaze zátěže (rozběhy motorů, špičky, PF).

Motor a alternátor – srdce soustavy

YANGDONG YD4EZLD

• 4taktní, 4válcový v řadě, 4,1 l (vrtání/zdvih 105 × 118 mm), kompresní poměr 18:1, turbo, kapalinové chlazení.

• Elektronický regulátor drží otáčky a frekvenci při skokových změnách odběru.

• Doporučené provozní kapaliny: motorový olej dle klimatických podmínek (např. 15W-40), chladicí směs s ochranou proti mrazu a korozi.

YTOEN YT224E

• Třífázový, 4pólový alternátor s AVR, třída izolace H, krytí IP23 – robustní vinutí, dobrá teplotní odolnost a spolehlivá regulace napětí pro průmyslové zátěže.

Ovládání, ochrany a monitoring (InteliLite 4 AMF 25)

• Režimy: Automat (AMF – start při výpadku sítě), Manuál, Test.

• Zobrazení a logika: napětí/frekvence generátoru a sítě, proud, činný výkon, provozní hodiny, teplota chladicí kapaliny, tlak oleje, napětí baterie, alarmy a historie událostí.

• Ochrany: nadproud, přepětí/podpětí, překmit/propad frekvence, nízký tlak oleje, vysoká teplota motoru, porucha nabíjení baterie, nouzové zastavení a další.

• Integrace: připraveno pro ATS rozvaděč (automatický přenos zátěže), možnost vzdáleného dohledu a konfigurace.

Konstrukce a akustika

• Odhlučněná kapotáž s promyšleným sáním a výfukem chlazení drží hladinu akustického tlaku na 69 ±2 dB(A) @ 7 m.

• Antivibrační uložení motoru i alternátoru snižuje přenos kmitů do podkladu, chrání stroj i okolí.

• Servisní přístup přes velké dveře, bezpečné servisní body, přehledné vnitřní rozvody.

Připojení, instalace a doporučení z praxe

• Výstup 400/230 V, 50 Hz; standardně je plný výkon vyveden na svorkovnici (průmyslové zásuvky a rozvaděče lze dodat/namontovat na míru).

• ATS (doporučeno pro zálohování): automatické sepnutí při výpadku sítě, pravidelné testy startu; dimenzujte na jmenovitý proud s rezervou.

• Rozběhy motorů: počítejte s 3–6násobkem jmenovitého proudu – pro těžké rozběhy zvažte softstarty/frekvenční měniče nebo vyšší výkonovou rezervu.

• Umístění: rovný, únosný a nehořlavý podklad, dostatečný přístup vzduchu a servisní vzdálenosti, odvod spalin s limitem protitlaku, kvalitní uzemnění.

• Vnější prostředí: pro teploty pod bodem mrazu doporučujeme předehřev chladicí kapaliny/oleje a zimní naftu; v prašném prostředí zkracujte intervaly čištění filtrů.

• Údržba: pravidelné kontroly hladin, těsností a filtrů; periodická výměna oleje a filtrů dle hodinového stavu a doporučení výrobce; zátěžový test v intervalech (např. měsíčně/kvartálně) u zálohových instalací.

Typické scénáře použití

• Průmysl a výroba: záloha lisů, kompresorů, čerpadel, dopravníků – stabilní napětí díky AVR.

• Stavebnictví: napájení jeřábů, míchaček, řezacích stolů, svářeček na stavbách bez sítě.

• Energetika a voda: čerpací stanice, posilovací vodárny, kogenerační podpůrné zdroje.

• IT a služby: záloha serveroven, telekomunikací a bezpečnostních systémů přes ATS.

Stručná specifikace

• PRP/ESP: 60 / 66 kVA (48 / 53 kW) • Napětí: 400/230 V • Frekvence: 50 Hz • Otáčky: 1500 ot/min • cos φ: 0,8

• Motor: YANGDONG YD4EZLD (4,1 l, turbo, vodní chlazení, elektronický regulátor)

• Alternátor: YTOEN YT224E, AVR, třída izolace H, IP23

• Nádrž: 65 l • Spotřeba (50/75/100 %): 7,64 / 9,86 / 12,86 l/h

• Akustika: 69 ±2 dB(A) @ 7 m • Hmotnost: ~1055 kg • Rozměry (D׊×V): 2400 × 1000 × 1400 mm

•
