Detailní popis produktu

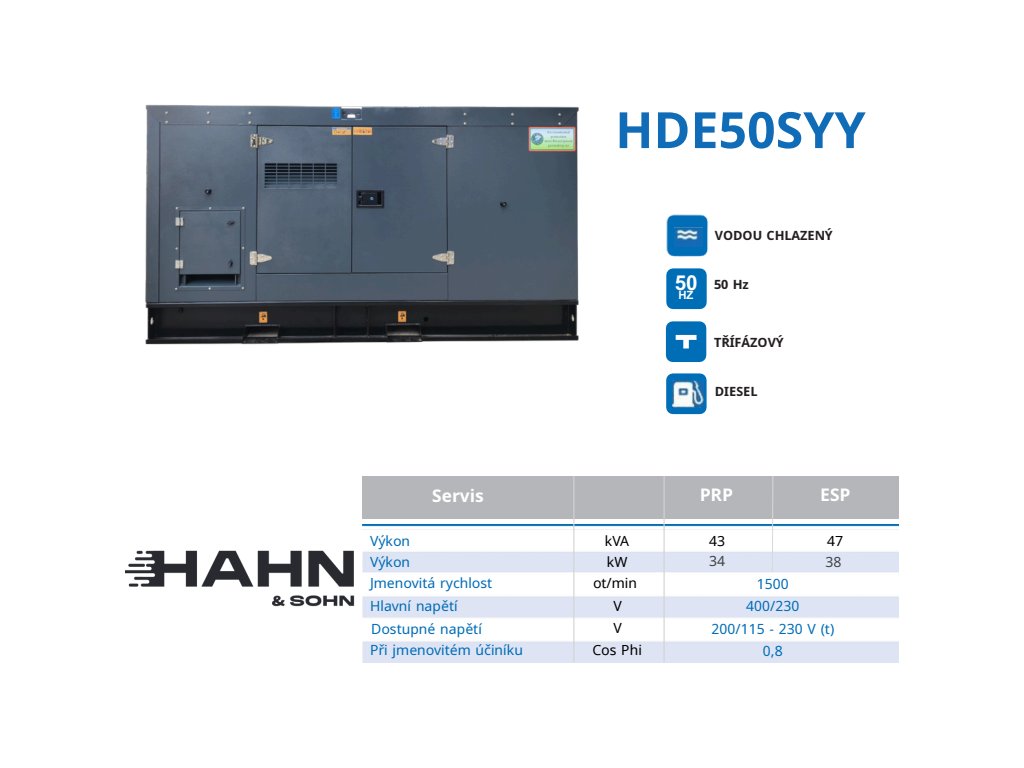

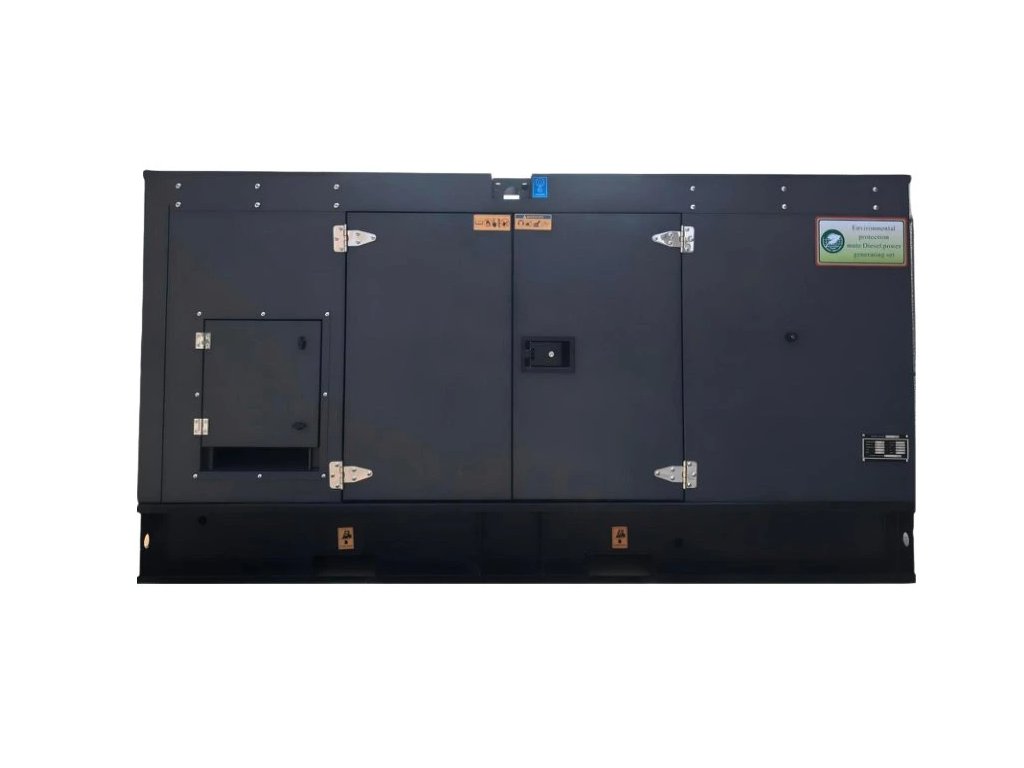

Hahn & Sohn HDE50SYY – průmyslová dieselová elektrocentrála 50 Hz (PRP 43 kVA / ESP 47 kVA)

HDE50SYY je profesionální třífázový dieselový agregát určený pro náročné provozy – od průmyslových linek a staveb, přes zemědělství až po záložní napájení firemních a obecních objektů. Pracuje na jmenovitých 1500 ot./min, dodává 400/230 V a je konstruován na dlouhodobý provoz při proměnlivém zatížení. Základ tvoří 4válcový kapalinou chlazený motor YANGDONG Y4102ZLD s přímým vstřikováním, spárovaný se synchronním alternátorem se třídou izolace H a krytím IP23 – se stabilizací napětí AVR pro bezpečný provoz citlivé elektroniky.

Výkon a spotřeba

• PRP (prime power): 43 kVA / 34 kW, ESP (standby): 47 kVA / 38 kW, cos φ = 0,8. Tyto hodnoty jsou definovány dle ISO 8528-1 – PRP je nepřetržitý výkon pro proměnlivé zatížení, ESP je maximální nouzový výkon do 200 h/rok.

• Spotřeba paliva: 4,64 l/h (50 % PRP), 5,86 l/h (75 % PRP), 7,96 l/h (100 % PRP). Nádrž 58 l = cca 8 h autonomie při 100 % PRP.

• Akustika: hladina akustického tlaku 69 ± 2,4 dB(A) @ 7 m v tichém krytu – vhodné i pro zástavbu s požadavkem na nízký hluk.

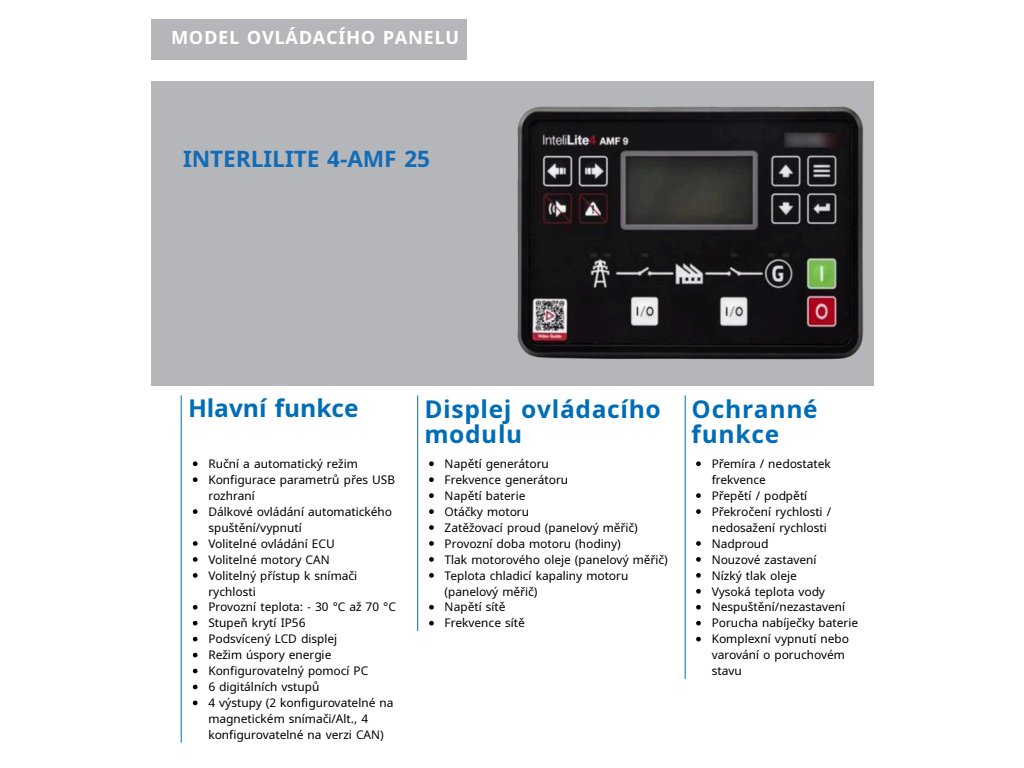

Ovládání a ochrany (InteliLite 4 AMF)

Součástí výbavy je moderní řídicí systém InteliLite 4 AMF s manuálním i automatickým režimem, USB konfigurací, dálkovým start/stop, podsvíceným LCD a IP56. Zobrazuje napětí/frekvenci sítě i generátoru, otáčky, provozní hodiny, proud, teplotu chladicí kapaliny a tlak oleje; nechybí logika AMF pro spolupráci se záskokem sítě (ATS). Ochrany zahrnují přepětí/podpětí, nad/podfrekvenci, nadproud, nouzové zastavení, nízký tlak oleje, vysokou teplotu vody a hlídání nabíjení baterie.

Mechanika a elektrická část

• Motor YANGDONG Y4102ZLD, 4-taktní, přímé vstřikování, kapalinové chlazení (voda + 50 % glykol), doporučený olej CD 15W-40; robustní základ pro spolehlivý rozběh zátěží.

• Alternátor YT224C (YTOEN), 4-pólový, třída izolace H, IP23, AVR elektronický – jistota stabilního napětí i při náběhových proudech.

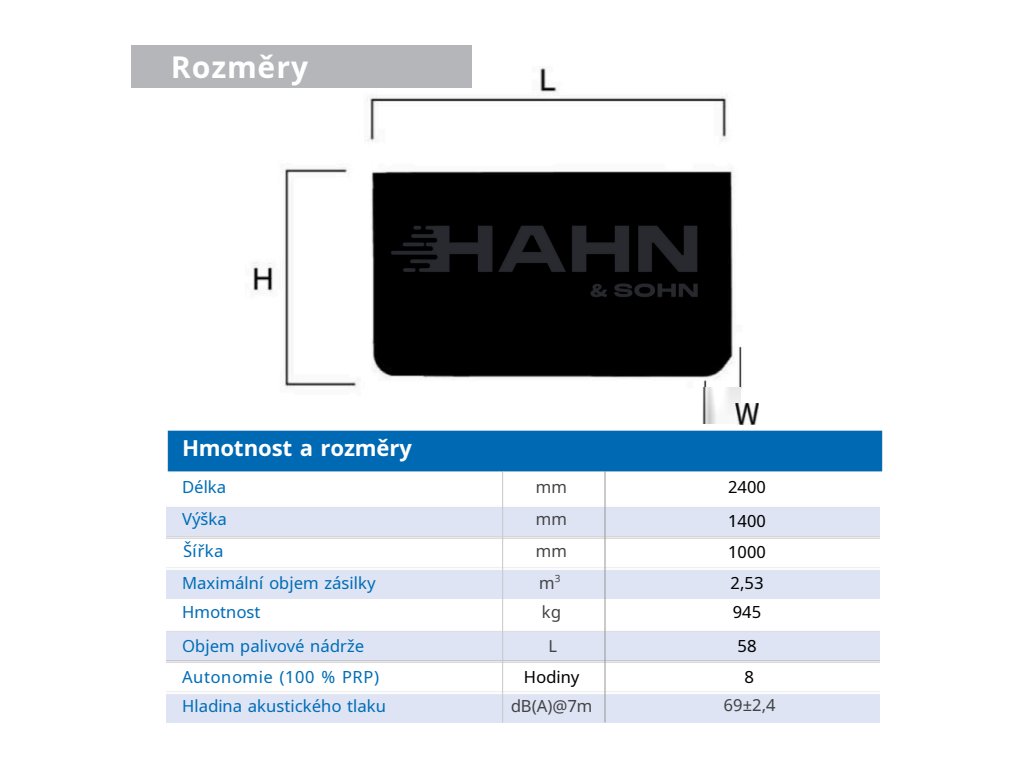

• Rozměry a hmotnost: 2400 × 1000 × 1400 mm, 945 kg (typové provedení).

Shoda a normy

Agregát odpovídá evropským směrnicím 2006/42/EC (strojní zařízení), 2014/30/EU (EMC), 2014/35/EU (LVD) a hlukové směrnici 2000/14/ES; akceptační třída regulace G2 dle ISO 8528-5:2018. Referenční podmínky pro výkon: 1000 mbar, 25 °C, 30 % RH (ISO 8528-1:2018).

Připraveno na ATS a rozšíření

Agregát je z výroby připraven pro spolupráci s ATS (Automatic Transfer Switch). Na přání lze doplnit: ATS rozvaděč, funkci AMF, PMG buzení, měření teploty vinutí, předehřev vodního pláště/oleje/baterie, oddělovač paliva a vody, větší (12/24 h) či dvojstěnnou nádrž, externí nádrž s automatickým dopouštěním, případně přívěsné provedení pro mobilní nasazení.

Proč zvolit HDE50SYY

• Stabilní třífázové napájení s AVR pro citlivé technologie a elektromotory.

• Nízká provozní hlučnost a kompaktní rozměry vůči výkonu – snadná integrace do areálu.

• Plná kompatibilita s evropskými normami a jasně definované výkony dle ISO.

• Snadná obsluha a servis díky přehlednému panelu a dostupnému příslušenství.

Tipy z praxe (pro správný návrh)

• Rezerva výkonu: u motorových zátěží (kompresory, čerpadla) počítej s 20–30 % rezervou kvůli rozběhovým proudům.

• ATS a AMF: pro automatické zálohování objektu zvaž ATS s AMF logikou – po výpadku DS generátor startuje sám a zátěž se bezpečně přepne.

• Chlad a starty: do mrazu přidej předehřev chladicí kapaliny/oleje, zlepšíš start i emise a zkrátíš náběh na jmenovitý výkon.
